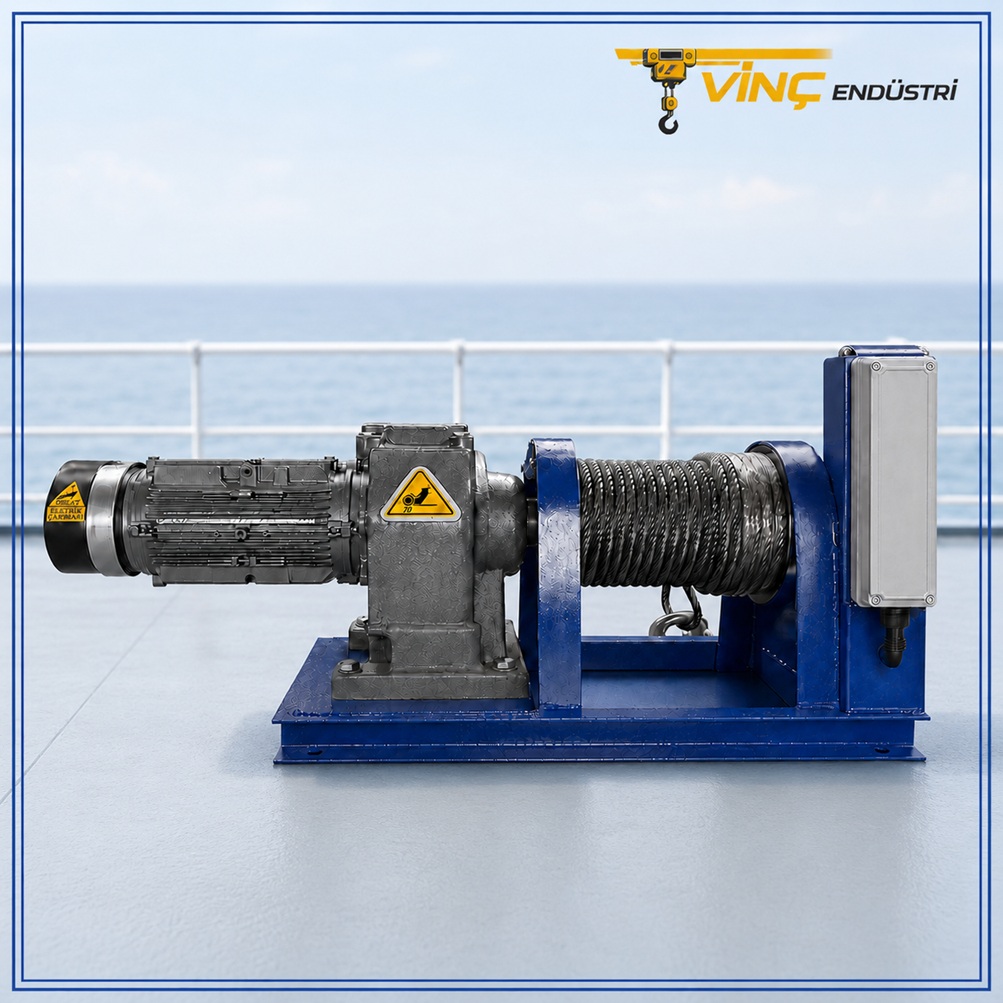

VNC01 Ağır Tip Elektrikli Irgat
Ağır Tip Elektrikli Irgat, yüksek çekme gücü gerektiren endüstriel uygulamalar için geliştirilmiş güçlü ve dayanaklı bir ekipmandır. Tersane, liman, fabrika, maden ve şantiye sahalarında ağır yüklerin kontrollü şekilde çekilmesini sağlar. Güçlü elektrik motoru, çelik halat tamburu ve güveli fren sistemi sayesinde zorlu çalışma koşullarında yüksek performans sunar. İhtiyaca göre farklı çekme kapasitesi, halat uzunluğu ve kumanda seçenekleriyle üretilebilir.
| Model | Kapasite | Çekme Uzunluğu | Eğim | Şanzıman | Fren |
|---|---|---|---|---|---|
| VNC-IRG-0500 | 500 kg | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-01T | 1 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-02T | 2 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-03T | 3 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-05T | 5 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-10T | 10 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-15T | 15 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-20T | 20 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-25T | 25 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-30T | 30 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-40T | 40 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-50T | 50 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-75T | 75 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-100T | 100 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-150T | 150 ton | 10–500 metre | Düz zemin | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
Çekme kapasitesi değerleri düz zemindeki yatay çekme uygulamaları içindir. Halat uzunluğu, tambur kapasitesi, motor gücü ve çekme hızı proje şartlarına göre belirlenir.
Ağır Tip Elektrikli Kaldırma Irgatları
| Model | Kaldırma Kapasitesi | Halat Uzunluğu | Motor Seçenekleri | Şanzıman | Fren |
|---|---|---|---|---|---|
| VNC-IRG-K100 | 100 kg | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-K250 | 250 kg | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-K500 | 500 kg | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-K01T | 1 ton | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-K02T | 2 ton | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-K03T | 3 ton | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
| VNC-IRG-K05T | 5 ton | 10–50 metre | 220 V / 380 V / 440 V – 60 Hz | Yatay tip helisel sistem | Elektromanyetik diskli sistem |
Kaldırma amacıyla kullanılacak elektrikli ırgatlar; çekme modellerinden farklı olarak yük kaldırmaya uygun motor, redüktör, elektromanyetik fren, tambur, çelik halat ve emniyet sistemleriyle üretilmelidir. Motor gücü ve halat çapı; kaldırma kapasitesi, kaldırma yüksekliği, hız ve çalışma sınıfına göre mühendislik hesabıyla belirlenir.
Önemli: Kaldırma modelleri uygun limit sistemi, yük tutucu fren ve gerekli güvenlik donanımlarıyla belgelendirilmelidir. İnsan kaldırma amacıyla kullanılamaz.
Eğim Bilgilendirmesi
Tabloda belirtilen çekme kapasiteleri, yükün tekerlekli veya uygun bir taşıma sistemi üzerinde düz zeminde yatay olarak çekilmesi esas alınarak verilmiştir. Zemin eğimi arttıkça yükün hareket ettirilmesi için gereken çekme kuvveti de artar ve ırgatın kullanılabilir çekme kapasitesi azalır.
Eğimli zeminlerde ırgat seçimi yapılırken yük ağırlığı, eğim oranı, zemin sürtünmesi, taşıma şekli, halat yönü ve emniyet katsayısı birlikte değerlendirilmelidir. Islak, bozuk veya kaygan yüzeyler çekme şartlarını önemli ölçüde değiştirebilir.
Eğimli uygulamalarda standart kapasite tablosu doğrudan kullanılmamalı; uygulamaya özel mühendislik hesabı yapılmalıdır. Irgatın çekme kapasitesi, yük kaldırma kapasitesi olarak değerlendirilmemelidir.
Motor, Fren ve Şanzıman Bilgilendirmesi
Ağır tip elektrikli ırgatlarda yüksek kalkış torkuna ve ağır çalışma şartlarına uygun endüstriyel elektrik motorları kullanılır. Motorlar; çalışma sahasına ve elektrik altyapısına göre 220 V, 380 V veya 440 V – 60 Hz olarak tercih edilebilir. Motor gücü; çekme kapasitesi, halat uzunluğu, tambur çapı, çekme hızı, çalışma sınıfı ve zemin eğimine göre belirlenir.
Sistemde, enerjinin kesilmesi durumunda otomatik olarak devreye giren elektromanyetik diskli fren sistemi kullanılır. Bu sistem yükün kontrolsüz hareket etmesini önlemeye yardımcı olur ve güvenli duruş sağlar.
Güç aktarımı için yüksek tork sağlayan yatay tip helisel dişli şanzıman sistemi kullanılır. Şanzıman oranı; talep edilen çekme kuvveti ve çalışma hızına göre projeye özel olarak seçilir. Motor, fren ve şanzıman grubu ağır hizmet şartlarına uygun şekilde boyutlandırılır.
